玉柴广西顶博发电机组制造系直立式四缸、六缸、水冷、四冲程、直喷式高速柴油发电机。功率范围30-900KW，转速为1500-2400r/min，具有油耗低、扭距大易启动、操作维修方便等优点。为发电机组、固定动力、工程机械、农用机械的理想动力。玉柴柴油发电机组作为一个整体由很多的部分组成，而零部件作用的发挥离不开整体,玉柴柴油机机体的安装图2-3-10及图2-3-11。安装于机体上的零部件，数量较多，下面只列举出在安装时有特殊要求的几种零部件，其余不作讲述。

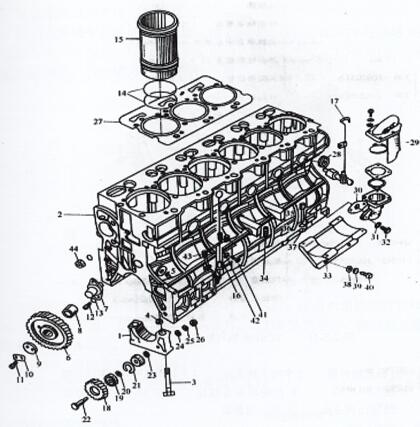

图2-3 -10 YC6108G气缸体总成

1滑动联轴器盖  2标准气缸套  3主滑动联轴器地脚螺柱  4位置定位套  6正时惰伞齿  7惰轮滑动联轴器  8惰传动链轴衬套  9惰轮挡条  10锁片  11小地脚螺柱  14封水圈  15缸套  18汽车机液压油泵正中间传动链伞齿  19滑动联轴器  27缸垫  29深吸气器  33液压油泵底托  34调正密封带垫  37曲面密封带垫  40底托地脚螺柱  44主油道密封带塞

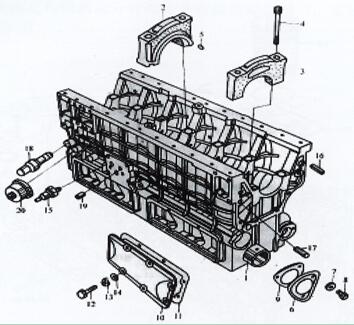

图2-3-11 YC6108G气缸体总成

1气缸轴衬套 2前面电机床夹头承盖 3电机床夹头承盖 4电机床夹头承地脚螺丝 5销 8气缸轴轴承端盖地脚螺丝 15液压过低报警装置装置器 18调压阀屏幕总成 20液压报警装置装置器

1．玉柴柴油机水堵及主油道油堵的安装

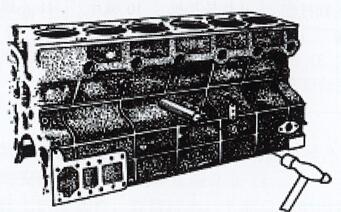

对水堵的装配参看图2-3-12，装配规定：六是在水堵封口上边不光滑涂上11747封口胶。第二装配后的水堵外激光切割端面与补体成分分散对齐或稍低。

图2-3 -12空压机水堵的使用

  玉柴柴油机主油道油堵的安装

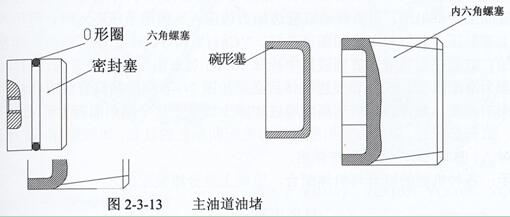

  主油道油堵分前油堵和后油堵，YC4110、YC4112、YC6112前油堵为碗形塞。后油堵为内六角螺塞。YC4108、 YC6105、 YC6108、 YC6L、 YC6M机前油堵为带0形圈的良好的密封性塞，后油堵为碗形塞，下述图2-3 -13如图所示。

安装要求：

(1)在螺塞中段涂上545密封圈胶，用内六角板手扭松能够。(2) 填料密封塞口有O形圈，装配时注意不行搞坏。(3)按照完成后后，胶封塞及螺 塞外内孔应稍低一些于消化液内孔。按照时，用软合金材料敲击即入。

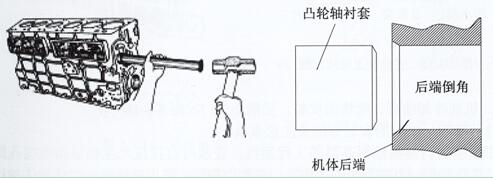

2．凸轴衬套的安装注意事项参见图，图为凸轮轴衬套的安装

(1) 轴承轴孔的前后面分离面是有倒角的（前沿不倒角），从而按照衬套时，用使用工装定制从人体细胞前后面分离朝前沿依次按照。(2) 凸轮机构轴衬套油孔必要摆正身体上的进油孔。特别留意：对YC6105、YC6108 机第4、6挡衬套有一油孔直达摇背座。YC6M机只需一油孔摆正。（因轴瓦上会开油槽）YC4108机第2、4档有一油孔直达摇背座。剩余外形只剩下1、挡有 ～油孔直达摇背座。固此在按装时请加特别留意。(3) 衬套装配后放于卧镗上添工到符合符合要求规程大小，符合要求如表2-3-4。

3．缸套安装注意事项。

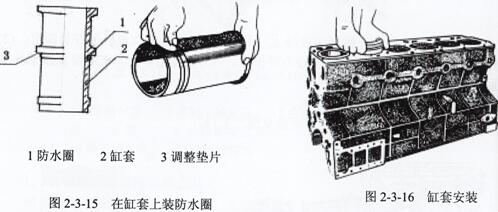

(1)彻底清除缸套台肩处的生锈腐蚀现象或发动机积碳。(2)安裝前先常规检查玉柴火力发直流无刷电飞机机组缸套钻孔大小是不是也按照相关规定必须如表2-3-3。(3)在缸套里装手表有手表有防水能力能力圈（YC6112镶缸套机、YC4112舱位及YC4110 舱位为干试缸套，不同装手表有手表有防水能力能力圈）(4)往身体上连接时，在手表防水部位涂上一点发动机机油，使劲高速旋转缸套边加力边压入。如拿手压不进时，快速可用松木板垫平顶部敲压入及时便可，右图2-3-16。YC4112和YC6112机缸套与身体是紧配合默契的，缸套在连接前先移到液氮中闭式冷却塔10min后拿走用垫块拍击入。YC4110G缸套为滑配缸套。

(5)玉柴柴油机缸套装进机体后必须按图2-3-6测量其缸套台肩凸出机体上平面的高度。对YC6L机其高度通过加减少调整垫片（倒角面向上）来调整。

缸套标配时，以零件好友分组样色符号标配同样色的缸套，如红对红，蓝对蓝（或A对A、B对B）。这个未作详述。提示卡：各式cpu类型的缸套与空压机针对，条件上是分类装配图的。

1．液压油空气冷却高压喷嘴、喷钩的装配。见图2-3-17，图2-3-18

冷却喷咀、喷钩的安装方法及注意事项：

(1) 喷头产品是耐老化耐中高温的项目工程塑胶板材，安裝时就直接压入CNC主的轴承座喷头孔只能。符合要求压佳，可以超出的轴承座孔。安裝及时后，须得奶油奶酪枪添加柴油密度作汽压喷射出检验，在活赛式升降止点时喷头冒出的油束须得射在活赛式内腔内壁，且油束可以延拓。需注意事项：当起心理使用准确时间较长，凡在拆油底壳时，需注意事项查看喷咀需不需要退化变质磨损，假如磨损，需换好件。

(2) 发动机机油加热喷钩为铁管激光焊接工艺件，装置时靠确定销确定，用螺拴防松螺丝在补体成分上。装置前先查检限压阀球营销活动会不会需要轻松，激光焊接工艺件油孔会不会需要畅通。规范符合要求喷钩喷油务必贴准连杆内腔对连杆带内加热油道的车型，油束规范符合要求射进连杆上的油道。（靠焊 接件精加工确认），同时喷钩没法与连杆裙部或曲轴平稳块引起约束。主意：一键装机所要连杆，务必还有喷钩让位口。
