本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油机发直流电热泵机组热泵机组电气安装箱的的功效： 1、有效率的管理能耗。 2、有利对线路的开关操作步骤。 3、有较高的安全管理防范平衡等级，能形象化的提示 控制电路的导通情形。

项目名称：656KW柴油车发电站空气能单机配电箱主要元件明细清单
供动力箱重点开关元件菜单
序列号	命名	要求型号要求	公司	量	产家
1	塑壳低压断路器	NXM-1250S/3300 1250A	台	1	正泰
2	电站柴油机发电机组把握器	HGM6110	只	1	众智
3	发三相电机组机轉速把控器	C2002	只	1	孚创
4	直流稳压电源模快电源模快模快	DC24V	只	1	众智
5	大中型中心接触器产品	HH54P    DC24V	只	2	正泰
6	小形中央汽车继电器广西顶博发电机组制造	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋转开关	LA37-11X/2黑	只	1	国优
9	烧毁器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	装修辅材		台	2	国优

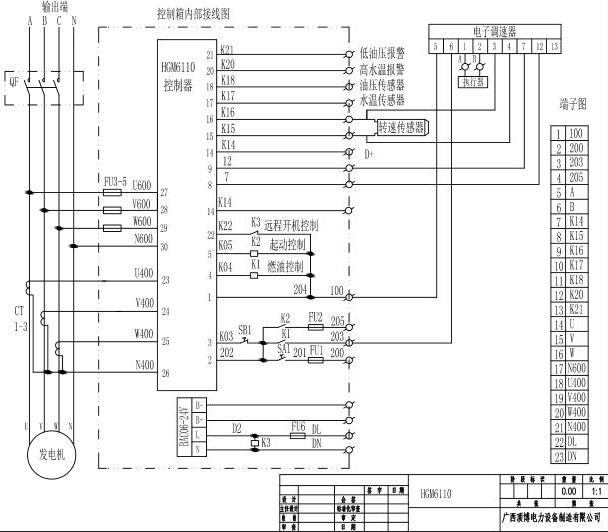

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.gypxwl.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
