前面我们介绍了《广西顶博发电机组制造:广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷液压油阀控速器为机制全线式控速器，其结购如下图如下。I号喷液压油阀控速器主要的由驱使件、飞球、控速压缩弹簧、传动链个的部分和操控个的部分等组建。I号喷液压油阀控速器的驱使件为享有60°。锥面的驱使盘。在驱使盘的内测有5个沿径向的半环形凹型。驱使盘压紧在驱使轴套上而两者组合成内置式，如果采用半圆键和卡紧螺母使其和喷液压油阀的气缸轴相邻。

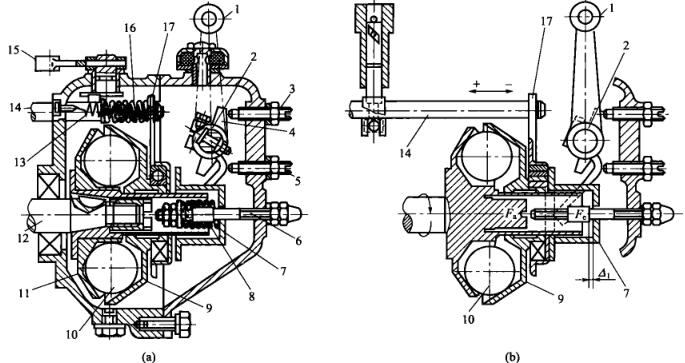

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  5个尺寸为25.4mm的飞球放至推动安装程序盘的凹槽里，随推动安装程序盘一切翻转视频。飞球另外一个侧为与中轴线成45°锥面的扭力盘，扭力盘滑套在推动安装程序轴套上。工做时飞球的离心式力的功效在扭力盘上，其轴径分力Fa.将使扭力盘沿轴径中国电信式。全套在扭力盘.上的中国电信式滚动轴承和机械传送板也而使得中国电信式。机械传送板顶部套在油泵螺杆上，往往油泵螺杆也而使得中国电信式，然而更改油泵量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
